LYNX Evo

Les entreprises optent pour le microscope Lynx EVO car elles savent qu’il améliore l’efficacité, la précision et la productivité de leurs opérateurs. Cela présente donc des avantages pour l’opérateur, comme pour l’entreprise.

Avantage ergonomique

Le Lynx EVO utilise la technologie  Dynascope® révolutionnaire  qui permet d’améliorer la productivité grâce à des propriétés ergonomiques et une facilité d’utilisation sans pareil.

Le dispositif optique sans oculaire du microscope Lynx EVO améliore considérablement la liberté de mouvement de la tête et réduit la fatigue oculaire, ainsi que le stress et la fatigue de l’opérateur lorsqu’il travaille pendant de longues périodes sur ce microscope. En outre, l’ergonomie optimale minimise  les risques de blessures attribuables au travail répétitif pour l’opérateur.

Les utilisateurs peuvent bouger les yeux sans perdre une partie du champ de vision. Ils peuvent simplement bouger les yeux pour voir toute la zone de l’image, au lieu d’adopter la position fixe de la tête imposée par les oculaires étroits des microscopes conventionnels.

Le dispositif optique breveté du microscope Lynx EVO fournit une grande zone de visualisation avec une image 3D haute résolution optique et non l’image 2D numérique des microscopes vidéo ou des caméras.

Avantages pour l’opérateur :

• Images 3D exceptionnelles dans un confort optimal
• Visualisation sans effort avec une position naturelle du corps
• Aucune restriction des mouvements de la tête ou  de port de lunettes

Avantages pour l’entreprise :

• Maintien de la qualité du travail, même pendant de longues périodes
• Facilité d’utilisation accrue, particulièrement pour les employés travaillant en quart
• Efficacité et productivité accrues
• Réduction du risque de blessures attribuables au travail répétitif

Excellence optique

Le Lynx EVO est doté de la technologie optique brevetée Dynascope® qui optimise la liberté de mouvement de la tête et du corps (10 mm de liberté de mouvement latéral et 70 mm d’avant en arrière).

Avec un rapport de zoom de 10:1, il est possible de multiplier la gamme de grossissement standard comprise entre x6 et x60 à l’aide de lentilles d’objectifs pour obtenir un grossissement total de x120. Le  levier de réglage du zoom aide à marquer la position de grossissement pour les échantillons ou lorsqu’il y a plusieurs opérateurs.

• Le contrôle de l’iris au sein du système de zoom offre un meilleur contrôle de la profondeur du champ et du contraste.
• Réglage approximatif et précis pour une mise au point rapide et précise

Caméra numérique Smart Cam HD

La caméra HD intégrée et le logiciel (en option) fournissent des fonctions d’acquisition d’images et de vidéos et d’annotation à des fins de documentation avec affichage simultané à l’écran (sur un ordinateur). Idéale pour les démonstrations ou les formations.

• Acquisition d’images/de vidéos pratique et facile tout en conservant les deux faisceaux optiques pour une visualisation stéréo
• Interface USB2.0 pratique pour une connectivité aisée
• Le logiciel inclus fournit une fonction d’annotation facile et de génération de rapports rapide sur les produits inspectés.
• Les annotations peuvent être chargées dans des fichiers séparés pour être utilisées lors de la vérification des modèles.
• Fonction d’acquisition d’images facile à utiliser au format JPEG et PNG compressé ou BMP non compressé
• Enregistrement de vidéos au format AVI extrêmement compatible, idéal pour les formations et les démonstrations

Dispositif optique rotatif de 360°

L’impressionnant dispositif optique rotatif de 360° du microscope Lynx EVO est le nec plus ultra des accessoires d’inspection car il offre une vue de 360° de l’objet (à un angle de 34°). Les opérateurs peuvent facilement passer d’une vue rotative à une vue directe conventionnelle.

• Grâce à la rotation de 360°, il est possible d’observer de manière optimale les composants électroniques, mécaniques, médicaux et plastiques, par exemple.
• L’angle de 34° permet de voir les détails à la base de chaque composant ou caractéristique verticale.
• L’opérateur peut facilement passer d’une vue rotative de 360° à une vue directe conventionnelle pour un confort ultime.

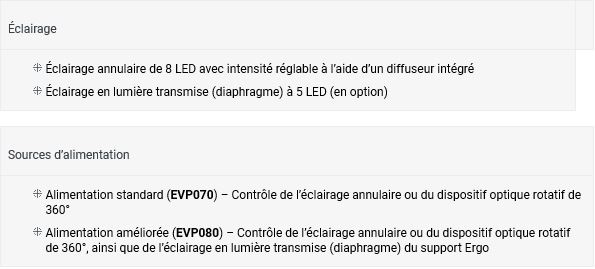

• Comprend un éclairage annulaire à 8 LED et une lentille d’objectif.

Option de logiciel de mesure

DimensionOne™ est une solution logicielle performante pour le microscope Lynx EVO qui offre une fonction d’annotation améliorée, ainsi que la possibilité de réaliser des dimensionnements et des mesures à l’écran. DimensionOne™ est fourni avec un CD et un objet étalon pour réaliser des mesures à l’écran en toute facilité. D’autres solutions logicielles compatibles sont également disponibles.

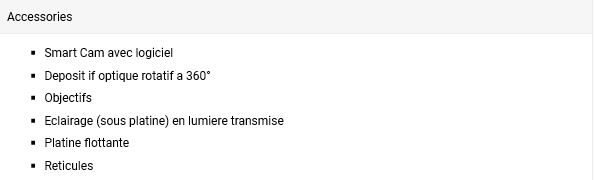

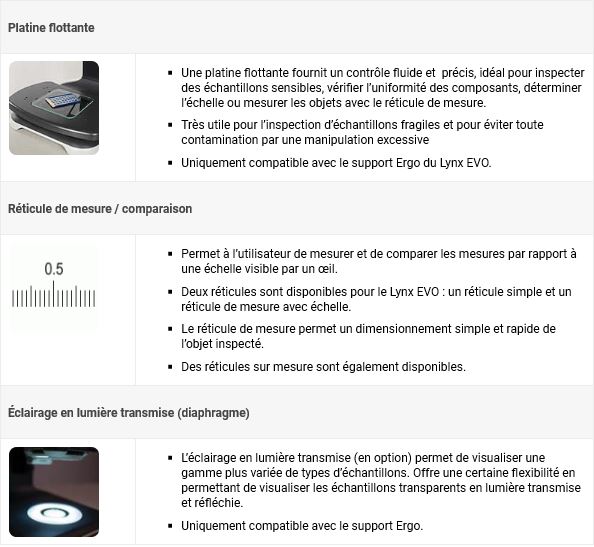

La conception modulaire du microscope Lynx EVO permet aux opérateurs de choisir parmi de nombreuses options variées de supports, d’éclairage et d’accessoires.

Acquisition d’images HD

Sa conception modulaire permet d’ajouter facilement des accessoires, comme notamment la fonction d’acquisition d’images HD intégrée et le dispositif de visualisation rotatif de 360° .

Innovation et évolution

Le Lynx EVO est la toute nouvelle génération très attendue du microscope stéréo Lynx extrêmement populaire.

Depuis la commercialisation des microscopes sans oculaire de Vision Engineering, les plus grands fabricants du monde entier comptent désormais sur nos microscopes stéréo révolutionnaires pour surmonter les difficultés auxquelles ils sont confrontés au quotidien, comme les exigences croissantes en termes de qualité, la taille de plus en plus petite des composants ou encore une efficacité et précision accrues.

La conception modulaire du Lynx EVO lui permet de s’adapter aux besoins spécifiques de chaque application, y compris l’acquisition d’images numériques HD.

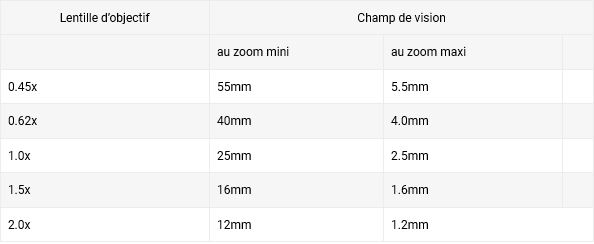

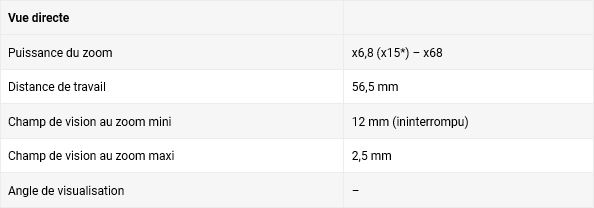

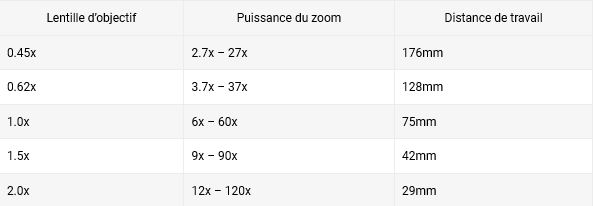

Optique

Données de la caméra Smart Cam (en option)

L’utilisation du module de caméra Smart Cam avec le Lynx EVO fournit des fonctions d’acquisition d’images et de documentation.

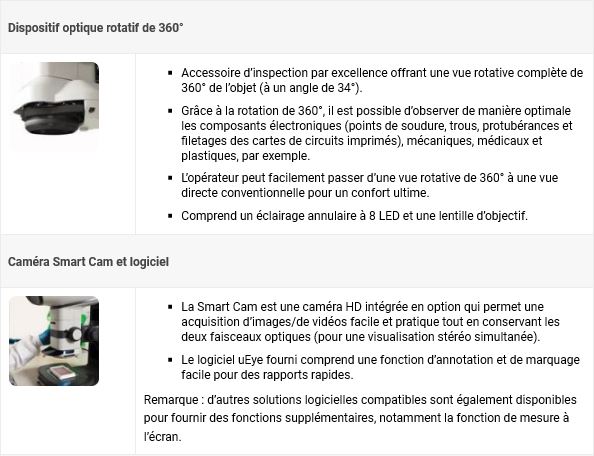

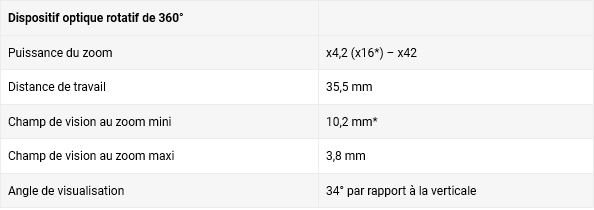

Dispositif optique rotatif de 360° (en option)

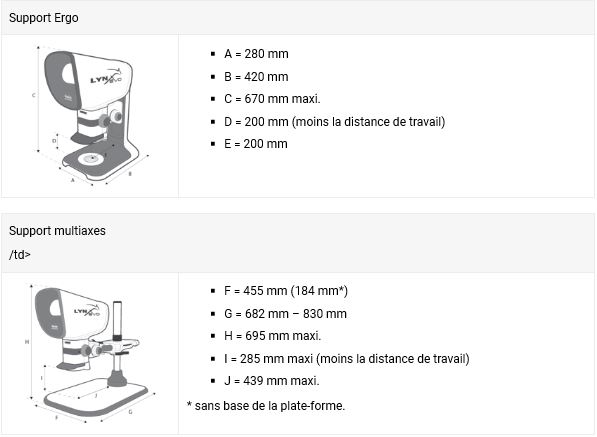

Dimensions
