Machine Matthes
Nettoyage de précision dans la production électronique
Les systèmes de nettoyage de la série EVO PCB sont des systèmes compacts à cuve unique pour le nettoyage de précision des cartes et des composants électroniques.
Avec cette génération de machines de nettoyage, nous combinons des autolaveuses industrielles Miele très efficaces avec notre propre MATTHES Recycling System (MRS) spécialement conçu pour créer une solution globale précise et économique.
La mesure, le contrôle et le dosage permanents et entièrement automatiques des agents de nettoyage garantissent la plus grande fiabilité et la qualité du process.
Qualité de nettoyage reproductible
En particulier pour les cartes électroniques de haute qualité dans les domaines de la médecine, de l’automobile, de la défense et de l’aérospatiale, des résultats de nettoyage optimaux sont absolument essentiels pour éviter les rejets en production et les dysfonctionnements pendant l’utilisation.
L’élimination complète des résidus de flux, des résines et d’autres résidus de production sur les cartes électroniques équipées constitue une préparation idéale pour les process ultérieurs tels que le collage, le revêtement ou le vernissage.
Un nettoyage optimal des cartes en défaut vous permet de réaliser des économies de ressources précieuses et de coûts.
Grâce aux systèmes de nettoyage de précision de la série EVO PCB, vous êtes parfaitement préparé aux exigences sans cesse croissantes qu’entraîne le nettoyage des cartes électroniques, équipées ou non.
Caractéristiques de l’équipement et données techniques
(cartes européennes 100 x 160 mm) : 76 pièces
avec panier supérieur et inférieur standard O500 (37 pièces) / U500 (39 pièces)
Grâce à leur conception compacte, les autolaveuses de la série EVO PCB s’intègrent parfaitement dans les environnements de production existants.
PROFITRONIC+
Commande de l’autolaveuse Industrie 4.0 ready, interface Ethernet / interface RS 232
PerfectTouchControl
Surface en verre de l’unité de commande et de programmation résistant aux produits chimiques

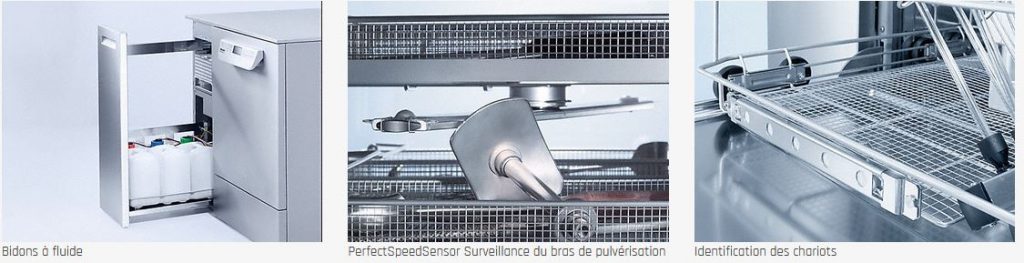

PerfectSpeedSensor
Surveillance du bras de pulvérisation
Performance de nettoyage fiable grâce à la surveillance de la vitesse du bras de pulvérisation
PerfectFlow
Contrôle du volume de dosage par ultrasons indépendant du fluide et de la température Qualité de nettoyage reproductible grâce à un dosage précis de tous les fluides
PerfectPureSensor
Module de mesure de la conductivité intégré pour le contrôle de la phase de rinçage finale
PerfectHepaDrying
Résultats de séchage optimaux, exempts de particules indésirables et de matières en suspension provenant de l’air ambiant
|
|
|
|
|
|
|
|
|
PerfectDoc
L’enregistrement et la documentation sans faille de tous les paramètres de nettoyage signifient une sécurité maximale pour le suivi des process. Les environnements des process peuvent être intégrés.
| Systèmes de nettoyage de précision pour les modules (cartes électroniques, équipées ou non), les cartes en défaut (cartes électroniques mal imprimées) | |
| Technologie | Matthes EVOLUTION |
| Capacité de nettoyage par cycle | (Cartes européennes 100 x 160 mm) : 76 pièces avec panier supérieur et inférieur standard (37 pièces + 39 pièces) |
| Volume réservoir 1 | 60 litres |
| Volume réservoir 2 | — (système d’eau douce pour des résultats de rinçage reproductibles) |
| Alimentation électrique | 3PH 400V 32A CEE 50 Hz PE/N |
| Puissance absorbée | 4 kW |
| Commande | Miele Profitronic+ / Siemens LOGO |
| Puissance de chauffage réservoir 1 | 3 kW plage de réglage 0-80 °C |
| Unité de séchage | Souffleur 0,3 kW / résistance de chauffe 2,3 kW / capacité de ventilation 55 m3/h |
| Classe de filtre HEPA | H14 — efficacité de séparation (conformément à DIN EN 1822) 99,995 % |
| Système de filtration du réservoir de lavage | Filtre grossier avec cartouche filtrante 25µ / filtre fin avec cartouche filtrante 5µ |
| Raccord d’alimentation 1 (eau du robinet) | 3/4» |
| Raccord d’alimentation 2 (eau DI) | 3/4» |
| Raccord d’alimentation 3 (air comprimé) | 5 bar 0,2 NL pression de commande |
| Raccord d’évacuation (fluide de rinçage) | DN 50 |
| Raccord échappement d’air | Condenseur de vapeur |
| Dimensions de la machine | L 1 565 mm x P 735 mm x H 1 460 mm (1 698 mm avec le témoin lumineux) |
| Dimensions d’installation avec bac de rétention | L 1 990 mm x P 800 mm x H 1 462 mm (1 700 mm avec le témoin lumineux) |
| Bruit de fonctionnement EN ISO 3746 | < 65 dB(A) |
| Poids à vide | 440 kg |
