Wave Central
Logiciel d’analyse des vagues/sélectives
Wave Central est une extension naturelle du concept Profile Central, permettant aux utilisateurs actuels de Profile Central d’analyser leur soudure à la vague ou sélective en quelques minutes. Cet ensemble d’outils a été spécialement conçu pour les utilisateurs de machines à souder par trou, ce qui simplifie toute la procédure d’étalonnage de la machine et les tests quotidiens. Tous les outils sont inclus pour l’analyse de profil, la création de rapports et de graphiques SPC.
L’explorateur de profil stocke automatiquement les profils téléchargés en fonction du nom du produit de l’utilisateur, créant ainsi un enregistrement chronologique des profils pour chaque processus de soudage à la vague qu’il souhaite analyser.

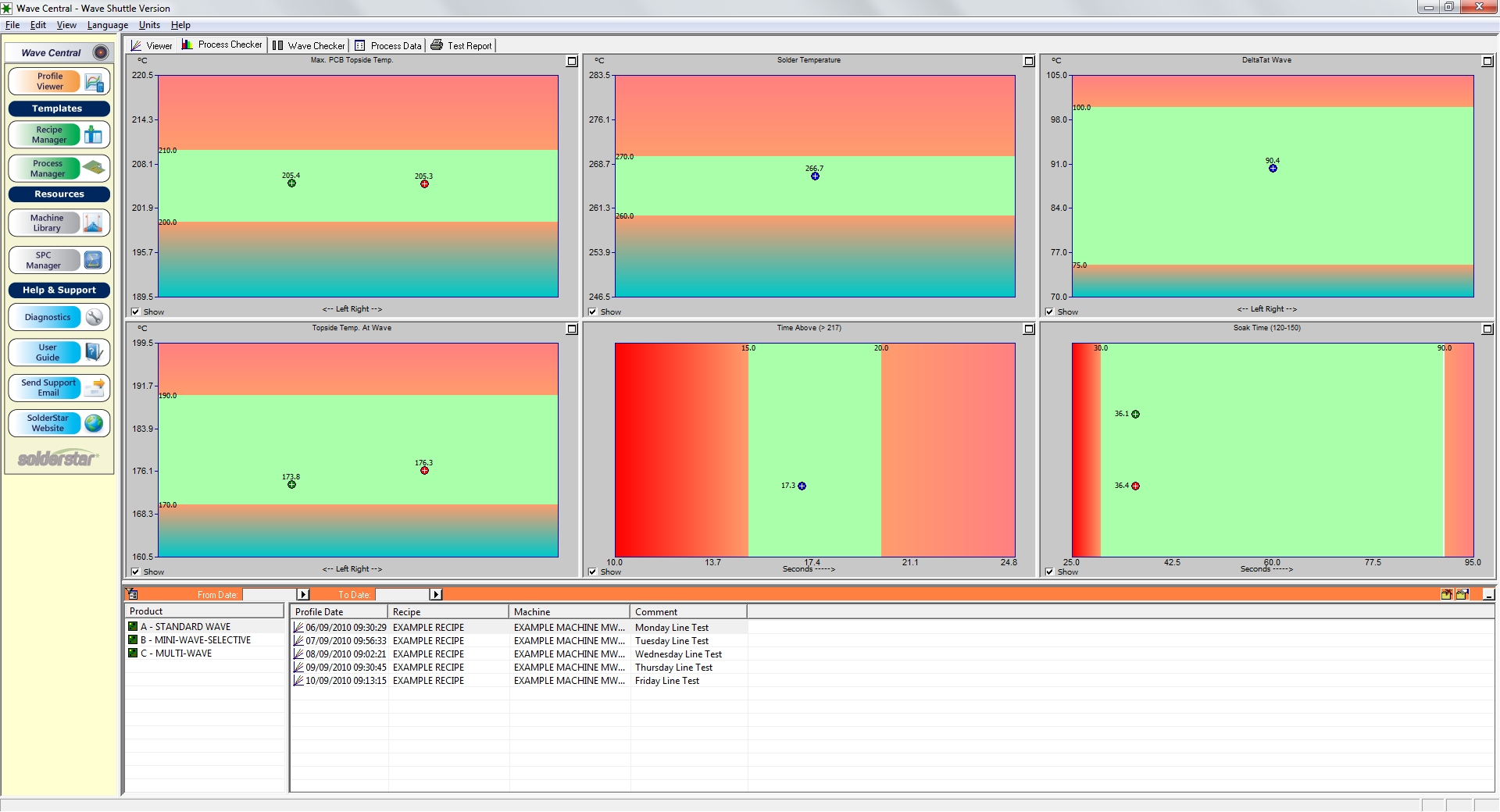

Wave Central prend automatiquement les données de profil de température saisies et calcule tous les paramètres de processus d’intérêt, les traçant par rapport à des limites de production prédéfinies pour donner une vue instantanée sur les performances des réchauffeurs de machines.
Les paramètres corrects de contact de la vague de soudure sont essentiels pour obtenir une soudure de production de haute qualité des assemblages électriques. Le Wave Central affiche des informations détaillées obtenues à partir des produits de brasage tendre à la vague ou sélectif Solderstar qui offrent les plus hauts niveaux de précision de mesure disponibles pour ces types de processus. Des paramètres tels que la hauteur de la vague, le parallélisme de la vague et le temps de contact peuvent être mesurés et vérifiés d’un simple clic de souris.

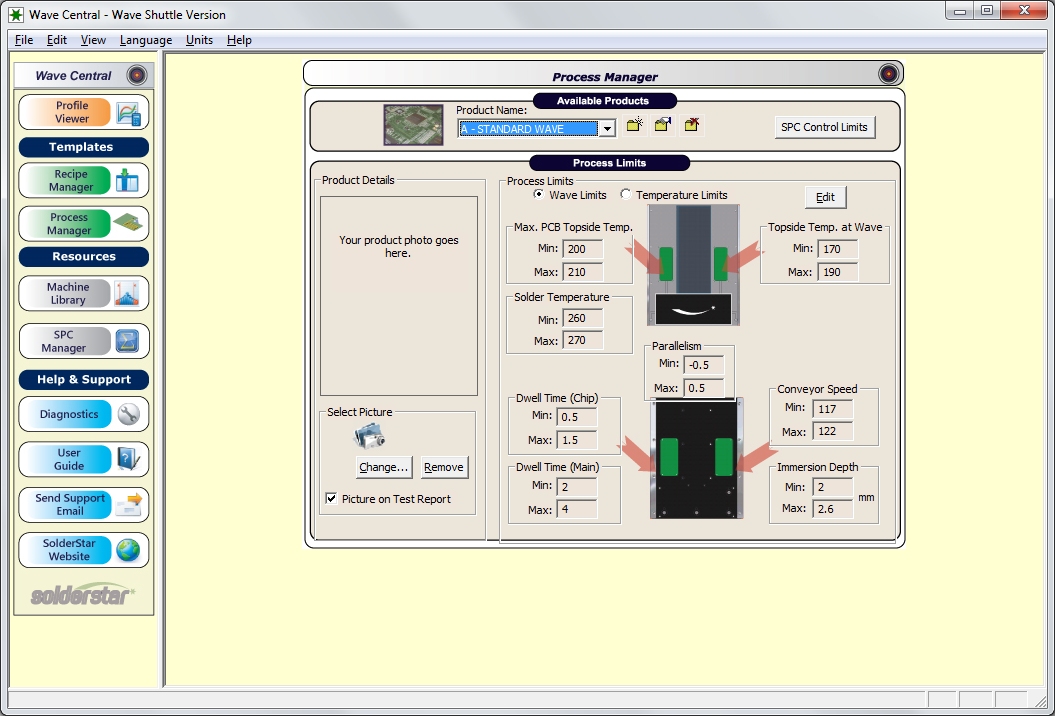

Les fonctions de gestionnaire de processus au sein de Wave Central fournissent tous les outils nécessaires à l’ingénieur pour gérer et configurer les limites de profilage pour chacun des processus de soudage à la vague utilisés dans les chaînes de fabrication. Des paramètres de production sur mesure peuvent être configurés pour chaque processus de brasage afin de permettre des tests quotidiens simples.
Des rapports de test et une documentation de processus professionnels et configurables peuvent être générés en un clic de souris. Les rapports sur les produits, les recettes et les réglages des machines, les profils de température et les graphiques de contrôle des processus peuvent être imprimés ou envoyés par courrier électronique.
Les tendances des processus peuvent être surveillées et les rendements et la qualité des processus peuvent être améliorés grâce à un CSP continu. Grâce à SPC Manager, les utilisateurs peuvent évaluer les tendances des processus pour des profils sélectionnés dans la base de données, en les illustrant sur des graphiques Xbar et Range professionnels qui comprennent les limites de Cp, Cpk et de contrôle. Les graphiques peuvent être imprimés ou numérisés.
